🔹EMC-LANDER DMR

Artikel Gruppe:EMC-LANDER

EMC-Lander Analog / DMR / GPS
Ein Funkgerät für Sprach- und Datenübertragung. Erhältlich für das VHF- oder das UHF-Band.
Geräte: 9DD1RUH0 9DD1RVH0

BeschreibungSpezifikationZubehör

Das Wichtigste

EMC-LANDER ist der Nachfolger von SPEEDFIRE. EMC verfolgt die Weiterentwicklung des analogen Funk mit interessanten Zusatzmöglichkeiten. LANDER DMR ist abwärtskompatibel zu LANDER und SPEEDFIRE.

LANDER DMR erlaubt den parallel betrieb von Analogem und Digitalem Sprechfunk (DMR)

Das grosse Display mit benutzerdefinierter Schriftgrösse verhilft zu einem klaren ablesen der Informationen.

Voll numerische Tastatur mit Zusatzfunktionen für Schnelle Zielfunktionen

Integriert ist ein 6 Watt-Audioverstärker, dass auch in lauter Umgebung eine klare Verständigung möglich ist.

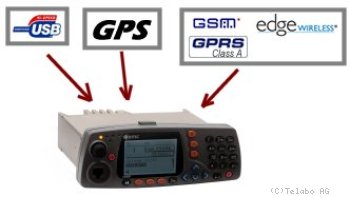

Das GPS Module (optional)

Das GPS Modul dient zur Positionserfassung des Fahrzeuges.
Diese Information kann auf verschiedene Weise zur Zentrale übertragen werden.

Auf Abruf via Funk

Auf Abruf via GSM/SMS

Regelmässig via Funk auf Datenkanal oder Funkrelais für Sprache und Daten

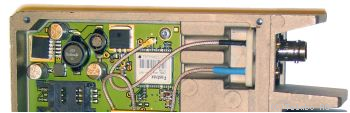

GSM/GPRS/EDGE Modul

Das GSM/GPRS Module bietet zusätzliche Funktionen.

Versenden und empfangen von SMS Mitteilungen.

Hierzu können Schlüsselwörter im Gerät hinterlegt werden, die dann Funktionen ausführen.

Regelmässige Positionsmeldung an die Zentrale

Via GPRS/EDGE wird die Positionsmeldung an die Zentrale übermittelt.
Die Visualisierung erfolgt mit unser Software MAPVIEW

Telefonieren

Es können beliebige Anrufe entgegengenommen werden. Das Gerät hat eine automatische Rufannahme.
Im Zielspeicher hat es Platz für 10 Nummern. Das Gerät kann so spezifiziert werden, dass es nur für die geschäftsinterne Kommunikation genutzt werden kann.

USB Modul

Das USB Modul dient dazu das Funkgerät zu personalisieren.
Dabei wird das Profil des Funkgeräte beim Einstecken vom USB-Stick auf das Gerät übertragen.
Individuelle Gestaltung des Funkgerätes.

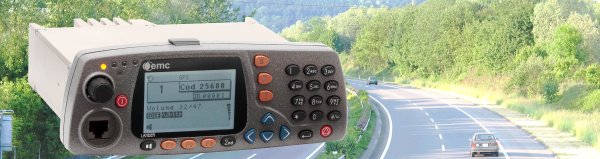

Front Panel

Das neue Front Panel ist mit einer 128 x 81 LCD Anzeige ausgestattet.

Die LCD Anzeige basiert auf der FSTN Technologie.
Die LCD Anzeige ist mit einer zweifarbigen Hintergrundbeleuchtung aus- gerüstet und kann so den Kundenwünschen angepasst werden. Status- meldungen, Textmeldungen, oder verpasste Anrufe.

Mit dem Drehknopf und der Bestätigungstaste kann das Menü schnell durchgesehen werden. Die Hintergrundsbeleuchtung des Displays und der Tastatur passen sich auto- matisch dem natürlichen Umgebungslicht an.

Auf dem Front Panel sind zusätlich vier LED's (Lumineszenz-Diode, Leucht-Diode), die mit entsprechenden Funktionen belegt werden können, und die Funktion signalisieren, zum Beispiel: Anruf, verpasster Anruf, Textmeldung, Datentransfer, usw.

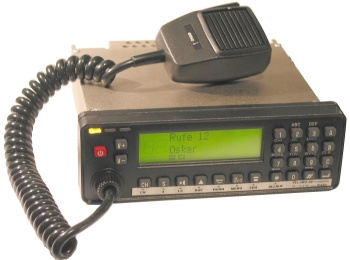

Tischstation

Mit unserem Winkel und dem Kabel für abgesetzte Montage wird das Gerät zu einer schmucken Tischstation.

Gerät:	LANDER U-450 DMR 9DD1RUH0	LANDER V-160 DMR 9DD1RVH0
Frequenzbereich	400-470 MHz	146-174 MHz
RF Bandbreite	70 MHz	28 MHz
Anzahl Kanäle	256
Kanalraster	12.5 / 25 kHz
Sendeleistung-Max	25 W
Sendeleistung-Min	5 W
Squelch Level	Programmierbar
Scanning	Träger / Tone / Data Bis zu 127 Kanäle oder in Gruppen. Prioritäten scanning. Der Scanner stoppt bei Erkennung eines Trägers oder bei Erkennung von Sprache (oder Daten)
NF-Ausgangsleistung (Lautsprecher)	6W / 4 Ohm
Tonruf	ZVEI / DTMF ENC.
Pilotton	CTCSS Kann Kanalspezifisch programmiert sein
Modem	Eingebautes 1200/2400 byte/s FFSK Modem
Spannungsversorgung	10.5...15.6 V DC
Display	Hintergrundbeleuchtetes Display mit einem Helligkeitssensor. 128 x 81 LCD Display (FSTN Technologie)
Tastatur	Hintergrundbeleuchtete Soft-touch Tastatur
Gehäuse	Metall-Druckguss-Gehäuse
Abmessungen	B x H x T 46 x 147 x 170 mm
Temperaturbereich	-25 bis +70 °C

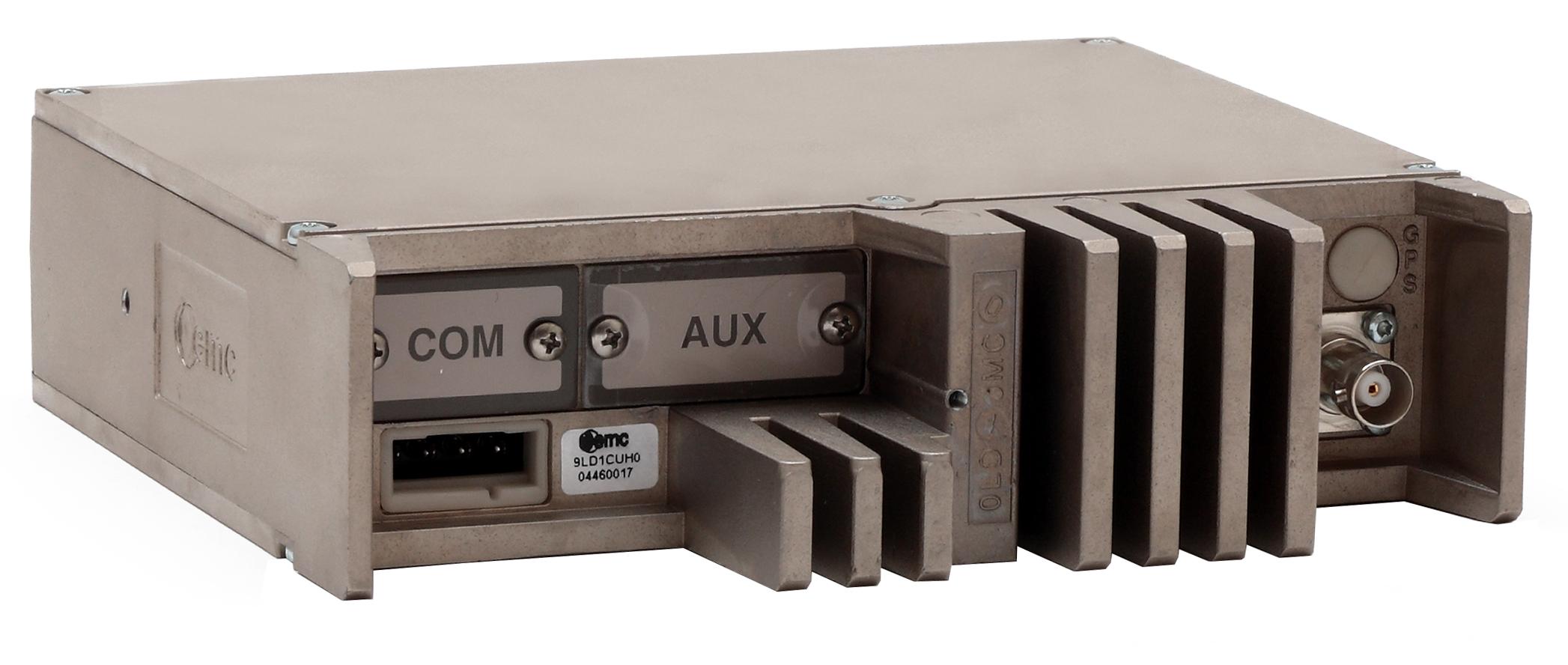

Anschlüsse	USB Schnittstelle RJ 45 10 polig für Mikrofon und Programmierkabel GPS-Antennenanschluss BNC Antennenanschluss GSM-Slot für SIM-Karten RS232 In/Out Serialport für Datenübertragung FFSK Digitalformat
Spezielles	Standby: 350mA Senden: 5.5A
GPS	Eingebauter GPS-Empfänger, aktiviert durch ein Passwort.
Modulation	11K0F3E / 11K0G3E / 11K0F3D / 7K60FXD / 7K60FXE / 16K0F3E / 16K0G3E / 16K0F3D
Zulassungen	[e] Zertifiziert EN 301 489-1 (2007) EN 301 489-5(2002) EN 60950-1(2001) EN 300 086-1 (2001) EN 300 086-2(2001) EN 300 113-1(2007) EN 300 113-2(2007)

Varianten

Art-Nr:>9DD1RUH0

Detail >>LANDER U-450 DMR
Lander ANALOG/DMR UHF 400-470 MHz

Art-Nr:>9DD1RVH0

Detail >>LANDER V-160 DMR
Lander ANALOG/DMR VHF 146-174 MHz

Dokumente PDF

DoC_Romulus_Lander_DMR_EN_3.pdf

Aschluss DSUB15 - Schematic.pdf

EMC-LANDER_Standard.pdf

Art-Nr:>9WW2KPF0

Abgesetzes Bedienteil SET Bestehen aus Kabel und Halterung

Art-Nr:>LANDERDISPHALT

Detail >>Abdeckung für EMC-Lander Display
Halterung für Display Lander und Speedfire. Geeignet mit TL-926 für Flachband Verbindung.

Art-Nr:>TE_AUSVERZ

Detail >>Ausschaltverzögerung
Zeitrelais für verzögerte Funkabschaltung bis 24h

Art-Nr:>WINKELFIXEMC

Detail >>Bedienteil Halterung für Feststation
Winkel aus Stahl. Schwarz lackiert. Mit Löcher für Funkdisplay WARD/SPEEDFIRE/LANDER

Art-Nr:>SET_MATE_N_LOK

Buchse 4pin MATE N LOK SET
Bestehend aus Gehäuse und 4 Pins

Art-Nr:>KT-1282025977

Buchsengehäuse
BUCHSENGEHAEUSE MATE N LOK 4 POL PC Stecker

Art-Nr:>EMC-DISPFIX_L

Detail >>Display mit Tischhalterung LANDER
Lander als Fixstation mit Desktophalter

Art-Nr:>9WW1STF0

Detail >>EMC Funkhalterung
Standard Funkhalterung mit Schrauben

Art-Nr:>9LDFRN0

Fronpanel Lander

Art-Nr:>FIXPSB2

Funkbox mit Netzteil
Box für Funkgeräte und Zubehör mit Stromversorgung 230 VAC / 12 VDC; 8 A

Art-Nr:>9LD1KED0

GMS/GPRS/EDGE Module LANDER
Diese Modul wird im Funkgerät eingebaut und erlaubt Telefonfunktionen. Die SIM Carte ist im Lieferumfang nicht vorhanden.

Art-Nr:>9LD1KGP0
