🔹WDM-9000 Datenfunk Ethernet
Artikel Gruppe:WDM9000








IP Datenfunk WDM9000
Drahtloses Datenmodem 32K / 64K / 96K Baud mit Ethernet-Schnittstelle WDM-9000

BeschreibungSpezifikationZubehör

Netzwerk

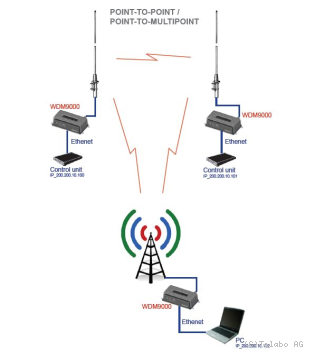

Mit dem Gerät WDM-9000 kann sowohl eine Punk zu Punkt Verbindung als Mehrpunktverbindungen aufgebaut werden.
Die Stationen werden so eingebunden als währen sie im LAN.

Ziel des Gerätes ist eine Datenübertragung über grosse Distanzen und eine einfache Anbindung der Peripherie - Geräte über Ethernet. Das Gerät ist dazu gedacht Telemetrie -Daten zu erfassen.

So zum Beispiel:

  • Überwachen und Steuern von Wasser Quellfassungen
  • Windmessanlagen in Berggebieten
  • Stromversorger => Schaltanlagen und Messungen

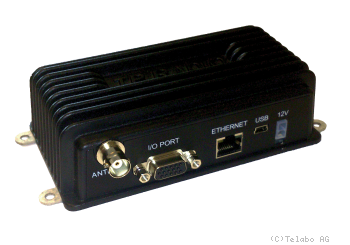

  • Gerät
    Datenfunk mit Netzwerkanschluss

  • Sendeleistung bis 15W
  • Datenrate 32 - 96 kBit/s
  • Stromversorgung:13.2 oder 18-60V
  • Superschnelle Sender Empfangsumschaltung von 2ms
  • Netzwerk Ethernet

  • Das Gerät ist einfach in Betrieb zu nehmen.
    Die geringen Abmessungen vereinfachen das Verbauen.
    Die 24V Version kann direkt von der SPS Speisung betrieben werden.

    Option
    Eine Duplex - Station ist ebenfalls verfügbar.

    Übertragung
    Die möglich Datenübertragung hängt von der Signalqualität ab.

    Es sind 3 Übertragungsmodi möglich:
  • 4QAM = 32 Kb/s
  • 16QAM = 64 Kb/s
  • 64QAM = 96 Kb/s

  • Die mögliche Datenrate hängt von der Signalqualität ab. Die kann durch richtige Wahl der Antennenanlage optimiert werden.


    Gerät:WDM 9215-12V-VHF
    WDM-9215-12V
    WDM 9715-12V-UHF
    WDM-9715-12V
    WDM-9715-48V
    WDM-9715-48
    Frequenzbereich155-175 MHz 406-470 MHz
    Kanalraster25 kHz 25kHz
    RF Bandbreite20 MHz 64MHz
    Spannungsversorgung13.2V (10.8...15.6VDC)
    Strom Standby<130mA
    AbmessungenH. 40, W. 134, D. 76 mm
    Gewicht430g
    Temperaturbereich-20..+55°C
    AnschlüsseBNC / ETHERNET 10/100 Mbps
    SpeziellesPoint to Point Point to Multipoint
    Modulation4QAM / 16QAM / 64QAM
    Sendeleistung2W/15W
