🔹Sockel BZP4
Artikel Gruppe:ANTBZP4








Antennen Sockel für Stabantennen mit Schraubanschluss
Zur Befestigung von Mobil Antennen (UHF und VHF) aus unserem Sortiment.

Beschreibung

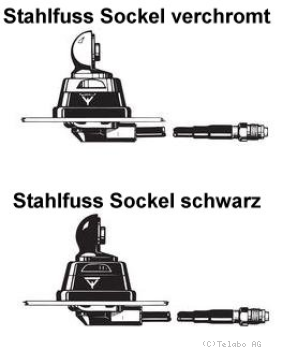

Der Stahlfuss Sockel ist in den Farben schwarz oder verchromt erhältlich.
Die Antennen werden mit einer Schraube am Sockel befestigt, was den Vorteil hat, dass der Stab aufs Dach abgelegt werden kann. Dies ist praktisch, wenn die Fahrzeuge in der Waschanlage gereinigt werden.

Die Platzierung der Antenne ist auf dem gesamten Fahrzeug möglich. Grundsätzlich eignet sich dieser Sockel gut für die Montage auf dem Dach. Ist die Dicke des Daches kleiner als zwei Millimeter, kann der Sockel von aussen befestigt werden. Ist das Dach dicker, wird der Sockel von innen befestigt. Die Dachdicke kann bis zu 7,5 Millimeter sein.

Der Sockel ist für Antennenstäbe verwendbar im Frequenzbereich von 0 bis 470 MHz.

Alle Sockel, welche wir im Angebot haben sind Standardmässig mit vier Meter Anschlusskabel ausgerüstet. Das Anschlusskabel hat eine FME-Verschraubung am Kabelende.


BeschreibungSpezifikationZubehör

Installation

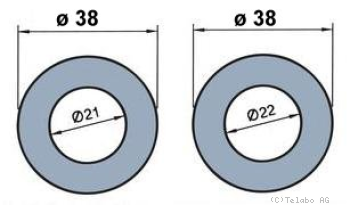

Zur Montage des Sockels wird ein Loch mit Durchmesser 21 mm benötigt. Dank der Schraubverbindung zwischen Stab und Sockel kann der Stab auf den richtigen Winkel ausgerichtet werden. Für Dächer mit einer Dicke von weniger als zwei Millimeter kann der Sockel von aussen montiert werden. Bei grösseren Dicken bis maximal 7,5 Millimeter muss der Sockel auseinander genommen werden und von innen befestigt werden. Die Einbautiefe beträgt 10,5 mm und der Aussendurchmesser ist 38 mm. Die Höhe des Sockels beträgt 40 mm.

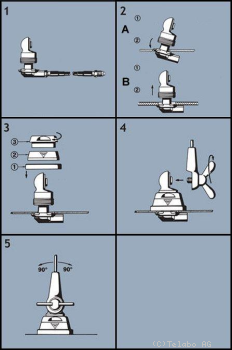

Installationsschritte
1. Sockel vorbereiten zur Montage
2. A Montage von Aussen 1 Bohrung Durchmesser 21 mm
2. A Montage von Aussen 2 Sockel einführen
2. B Montage von Innnen 1 Bohrung Durchmesser 22 mm
2. B Montage von Innenn 2 Sockel bis ans Dach nach oben drücken
3. Befestigung der Ringe und der Schraube, anziehen mit Drehmoment von ±7.5 Nm
4. Stab am Sockel anschrauben
5. Gewünschten Winkel einstellen

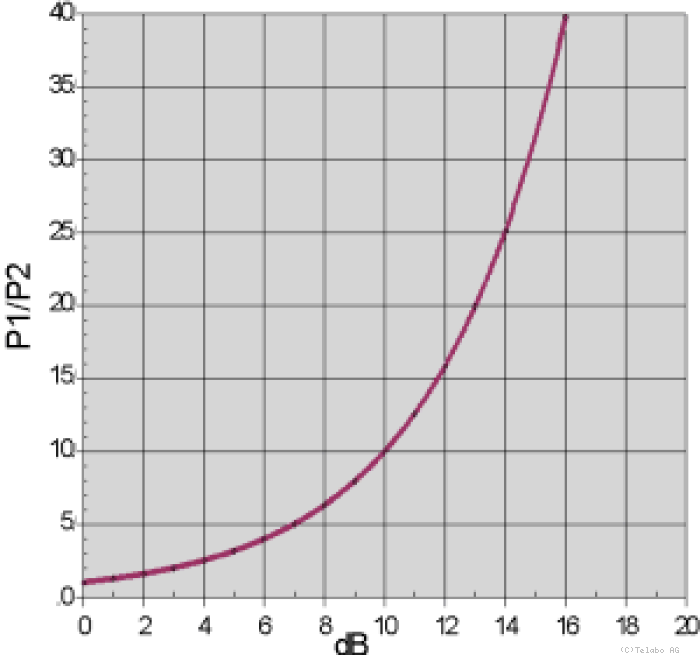

Gewinn Tabelle

Gerät:Stab Antenne 135 - 175 MHz mit BZP4 Sockel
Pro-BZP4-MH2-ZP4
Gummiantenne mit BZP4 Sockel
Pro-BZP4-MH4-ZP4
Stab Antenne 66 - 175 MHz mit BZP4 Sockel
Pro-BZP4-ML1-ZP4
Stab Antenne 450 - 470 MHz mit BZP4 Sockel
Pro-BZP4-MU4-BZGP4/C
Frequenzbereich144 - 225 MHz 135 - 225 MHz 66 - 175 MHz 450 - 470 MHz
Sendeleistungmax. 150 W max. 150W max. 250 W max. 100 W
Gewinn0 dB 4 dB
AbstimmungAuf Länge kürzen gemäss Diagramm auf Länge kürzen gemäss Diagramm Auf Länge kürzen gemäss Diagramm vor abgestimmt, keine Abstimmung notwendig
AbmessungenAussendurchmesser 38 mm Höhe Sockel: 40mm Installation Durchmesser (Gegenlast): 38 mm Einbautiefe: 10.5 mm Zur Montage, Bohrdurchmesser: 22 mm Montage von Aussen maximale Materialdicke: 2 mm Montage von Innne Materialdicke 2mm bis 7,5 mm
Gewicht230 g
SpeziellesFarbe: schwarz, Material: Stahl Anschlusskabel Länge: 4m, andere Längen gemäss Absprache erhältlich.
Art-Nr: PRO-FME-BNC
Antennenstecker für Antenne Procom - BNC
Art-Nr: PRO-FME-TNC
Antennenstecker FME auf TNC
Art-Nr: Pro-Fuss-ZP4
Antennenfuss
Antennenfuss verchromt
Art-Nr: Pro-MH 2-Z
Stab Antenne 135 - 175 MHz
Stabantenne verchromt für das 2m Band
Art-Nr: Pro-MH 4-Z
Stab Gummiantenne
1/4 λ Mobil Gummi Antenne für das 160 MHz Band
Art-Nr: Pro-MU-4-BZPG/CEL1 S
Stab Antenne 450 - 470 MHz
Stabantenne für den Frequenzbereich von 450 bis 470 MHz
