🔹Ethernet Comport
Artikel Gruppe:TE-914
Ethernet Schnittstelle
Komfortable Schnittstelle zur Übertragung von Modem-Daten zur Leitstelle via Ethernet LAN.
Komfortable Schnittstelle zur Übertragung von Modem-Daten zur Leitstelle via Ethernet LAN.
BeschreibungSpezifikationZubehör
Allgemein
Der Ethernet Comport wird mit 12 VDC betrieben und dient der Übertragung von Daten, zum Beispiel eines Modems, via Ethernet LAN auf einen Empfänger Computer, zum Beispiel eine Leitstelle.
Das Ethernet wird direkt mit einem LAN Patchkabel an den Ethernet Steckplatz angeschlossen. An die Serielle Schnittstelle wird das RS232 Kabel mit RJ45 Stecker angeschlossen. Das Modul wird mit 12 VDC betrieben via der 6 poligen DIN Buchse.
Das Ethernet wird direkt mit einem LAN Patchkabel an den Ethernet Steckplatz angeschlossen. An die Serielle Schnittstelle wird das RS232 Kabel mit RJ45 Stecker angeschlossen. Das Modul wird mit 12 VDC betrieben via der 6 poligen DIN Buchse.
Funktionen

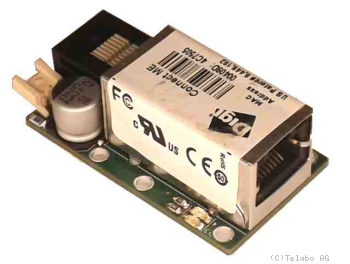

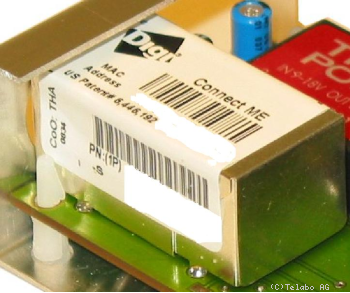

Der auf dem Print montierten Digi Connect ME Interface bietet folgende Möglichkeiten:
Drahtgebundene 10/100Base-T Ethernet Verbindung,
Einen seriellen TTL-Hochgeschwindigkeits-Port, und
2 MB Flash- und 8 MB RAM-Speicher.
So kann der Kunde per webgestützter Netzwerkanbindung auf die gewünschten Daten zugreifen.
Die vorgestellte Ethernet Schnittstelle bieten wir in verschiedenen Varianten an. Sie kann mit 5, 12 oder 24 VDC betrieben werden. Ausserdem kann der DIGI Connect ME per Draht oder Wireless mit dem Ethernet Verbindung aufnehmen.
So kann der Kunde per webgestützter Netzwerkanbindung auf die gewünschten Daten zugreifen.
Die vorgestellte Ethernet Schnittstelle bieten wir in verschiedenen Varianten an. Sie kann mit 5, 12 oder 24 VDC betrieben werden. Ausserdem kann der DIGI Connect ME per Draht oder Wireless mit dem Ethernet Verbindung aufnehmen.
Anwendungen
Das Modul wird zur Übertragung der Positionsmeldungen von Funkrepeatern zur Leitstelle verwendet. Die Fahrzeuge senden ihre Positionsmeldungen per Funk an den Empfänger, welcher über ein Funkmodem die Daten über die Serielle Schnittstelle RS 232 an den Ethernet Comport weiter gibt. Die Daten werden dann über das Netzwerk per Intranet oder Internet zur Leitstelle übertragen.
| Gerät: | Ethernet Comport TE-914 |
| Spannungsversorgung | +12 VDC |
| Gehäuse | Aluminium |
| Abmessungen | (BxHxT) 56x74x35 mm |
| Gewicht | 100g |
| Temperaturbereich | -25 bis + 85 °C |
| Anschlüsse | # RS 232 Schnittstelle: RJ45 Anschluss # Ethernet Anschluss: RJ45 Anschluss # Speisung 12 VDC: DIN6Pol Anschluss |
| Spezielles | Befestigung mit Klett Klebestreifen |
Art-Nr:>ADAPTRJRS232
DSUB9 auf RJ45
Adapter von RJ45 auf RS232 Buchse
Adapter von RJ45 auf RS232 Buchse
Art-Nr:>FIXPSB2
Funkbox mit Netzteil
Box für Funkgeräte und Zubehör mit Stromversorgung 230 VAC / 12 VDC; 8 A
Box für Funkgeräte und Zubehör mit Stromversorgung 230 VAC / 12 VDC; 8 A
Art-Nr:>RACON.0007
Kabel 2x RS232 auf RJ45
Verbindungskabel RJ45 auf 2x RS232 DSUB Verbindung 1:1 für Master Verbindung 1:1 für Slave ohne RX
Verbindungskabel RJ45 auf 2x RS232 DSUB Verbindung 1:1 für Master Verbindung 1:1 für Slave ohne RX
Art-Nr:>TE-904
Modem TL-904
Repeater Modem zu BS2000. Empfänger Modem zu EMC DATALANDER
Repeater Modem zu BS2000. Empfänger Modem zu EMC DATALANDER
Art-Nr:>TE-932-TRX-3001
TL-932
Adapter zum Anschliessen eines Funkgerätes TRX-3001 an eine Computer.
Adapter zum Anschliessen eines Funkgerätes TRX-3001 an eine Computer.
Art-Nr:>TE-932-WARD
TL-932
Adapter zum Anschliessen eines Funkgerätes EMC-WARD an eine Computer.
Adapter zum Anschliessen eines Funkgerätes EMC-WARD an eine Computer.
Art-Nr:>TL-904.0002
Verbingskabel zu EMC-Speedfire
Erlaubt das Verbinden eines EMC-SPEEDFIRE mit dem TL-904 Modem
Erlaubt das Verbinden eines EMC-SPEEDFIRE mit dem TL-904 Modem
