🔹RP-2000 Relaisstation
Artikel Gruppe:RP2000








Betriebsfunk Funk Relais UHF-70cm / VHF-2m / VHFL-4m
Ermöglicht kleine und grosse Gebiete mit guter Funkqualität abzudecken.

BeschreibungSpezifikationZubehör

Kurzbeschreibung
In der Zeit des liberalisierten Telekomunikations - Marktes kann jede Firma Funkrelais betreiben.

Die Funkgeräte arbeiten dann im semi-duplex Betrieb. Für diesen Zweck braucht es zuverlässige Funkanlagen, die einen 24h-Betrieb ermöglicht.

Im Prinzip funken dann alle Teilnehmer über diesen Standort. Durch die geeignete Wahl des Standortes ist die Verbindung um einiges besser als direkt Funk.

Relais sind auf für Inhouse Funkanlagen geeignet.



Vorteile
Grosse Funkreichweite mit sehr hoher Abdeckung.

Handfunkgeräte können mit niedriger Sendeleistung arbeiten und haben dadurch sehr lange Akkulaufzeiten.

Von uns erhalten Sie die komplette Projektierung.


Zielgruppe
Ein Funkrelais ist erst ab einer bestimmten Anzahl Geräte interessant.

Bei folgenden Sparten haben sich Funkrelais bewährt:
  • Öffentlicher Verkehr
  • Taxi
  • Transportunternehmen
  • Sicherheitsunternehmen
  • Verwaltung
  • Feuerwehr

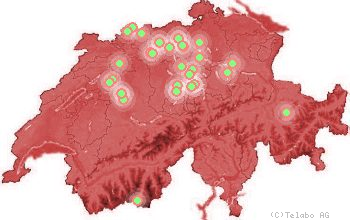

  • Umgesetzte Projekte
  • Pilatus => EW und Busbetrieb
  • Rigi => Busbetrieb
  • Engelberg Olten =>Busbetrieb
  • Olten =>Taxibetrieb
  • Sonnenberg Luzern => Taxibetrieb
  • Tostel - Schübelbach =>Bauunternehmung , Taxibetrieb
  • Wasserflue Aarau=>Busbetrieb , Bahnbetrieb
  • Bantiger Bern => Busbetrieb
  • Bucheggberg => Busbetrieb
  • Nesselboden => Busbetrieb
  • Baldegg Baden => Busbetrieb
  • Arosa => Taxibetrieb
  • Zermatt => Taxibetrieb
  • Cham => Taxibetrieb
  • Heitersberg => Kieswerk
  • Oelsberg => Feuerwehr
  • Rotkreuz => Feuerwehr
  • Weggis => Feuerwehr
  • Zürich => Securitybetrieb
  • Thalwil => Taxibetrieb
  • Muttenz => Werksbetrieb
  • Lenzburg =>Werksbetrieb

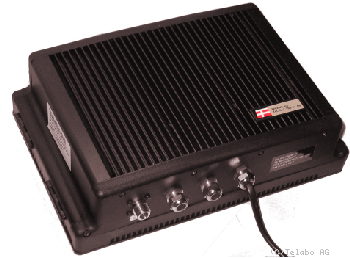

  • Standard Funkrelais RP2000 Betriebsfunk
    Unser Standard Funkrelais. Preisgünstige Topqualität.

  • Sendeleistung 2.5bis 25W
  • Sehr schneller Verbindungsaufbau <2ms - 100ms
  • Top Tonqualität
  • Spannungsversorgung akkugepuffert für Verfügbarkeit bei Netzunterbruch.
  • Optimaler Service unserseits. Sie arbeiten damit und wir wissen das.
  • Kann für Daten mit Datenmodem für 1200 oder 2400 Baud nachgerüstet werden.

  • Standard Funkrelais RP2000+ für Sprache und Daten
    Unser Standard Funkrelais. Preisgünstige Topqualität für kombinierte Sprach- und Datenübertragung.

  • Sendeleistung 2.5bis 25W
  • Sehr schneller Verbindungsaufbau <2ms - 100ms
  • Top Tonqualität
  • Spannungsversorgung akkugepuffert für Verfügbarkeit bei Netzunterbruch.
  • Optimaler Service unserseits. Sie arbeiten damit und wir wissen das.
  • Datenmodem für 1200 oder 2400 Baud

  • Engineering
    Wenn Sie es wünschen, ermitteln wir für Sie einen geeigneten Standort und treffen die nötigen Abklärungen mit dem BAKOM.

    Auch Standorte auf SWISSCOM Masten sind möglich.

    Reduntantes Funkrelais RP2000
    Wie oben aber alles in doppelter Ausführung mit Überwachung und Alarmierung

    Die Hochverfügbarkeits - Lösung verfügt über eine doppelt vorhandenes Funkrelais (Funkgerät, Speisung, Duplex Filter) , welches im gleichen Kasten untergebracht ist. Es können auch zwei Antennen angeschlossen werden.

    Der Überwachungskontroller überwacht das Hauptrelais. Bei Fehlern wie Spannungsverlust, Antennenproblemen oder Funkgerätfehler schaltet es automatisch auf das zweite Relais um.

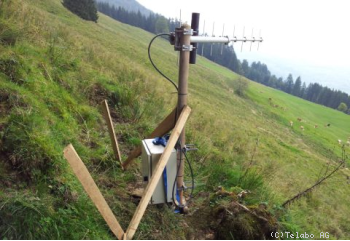

    Funkversuche
    Wir suchen zusammen mit dem Kunden mehre Standorte und früheren mehrtägige Funkversuche durch. So kann der Optimale Standort für die Funkanlage gefunden werden.

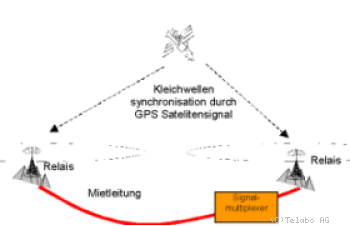

    Gleichkanal / Gleichwellensender
    Leider ist es nicht immer möglich ein Gebiet durch ein Funkrelais abzudecken.

    Hier bietet sich ein Gleichkanal- Relais an.

    Die Funktionsweise ist im prinzip einfach. Alle Relais werden durch Leitungen zusammengeschaltet. An einem der Sendestandorte befindet sich der Signalmultiplexer, der dass stärkste Empfangssignal wieder über alle Stationen aussendet.

    Überlappen sich die Sendegebiete so werden die Sendefrequenzen via GPS Signal synchronisiert was dann zu einem Gleichwellen Relais führt. Ohne dies kann es in den Überlappungsgebieten zu unangenehmen Geräuschen kommen.




    Verbreitung
    Die Zuverlässigen Anlagen sind zahlreich im Einsatz.
    Wir haben Anlagen in:

  • Ein gemietet bei Swisscom Broadcast
  • Privat Gebäuden / Bauernhäusern / Bergrestaurants
  • Kunden Masten
  • ...

  • Weitere Infos in der Wikipedia

    Gerät:Relaisstation UHF
    TP-BS 2000 UHF
    Relaisstation VHF
    TP-BS 2000 VHF
    Frequenzbereich422 - 470 MHz 146 - 174 MHz
    Anzahl Kanäle
    Kanalraster12,5, 20 und 25 kHz 12.5/ 25 kHz
    Spannungsversorgung12 VDC
    GehäuseIP 54 in den Gehäusen BK 001 bis BK 004
    Abmessungen320 x 125 x 530 mm
    Gewicht14 kg
    AnschlüsseN Antennenanschluss
    Geeignet fürTaxi / Baugeschäfte / OEV / Gebäudeversorgung  Taxi / Feuerwehr / TURICOM / Baugeschäfte / OEV / Gebäudeversorgung
    Sendeleistung2.5-25 W
    RF BandbreiteVHF LOW 20 MHz VHF 28.9 MHz UHF 70 MHz
    Empfindlichkeit -20dB SINAD(P) uV 0.7 Spurious rejection > 70 dB Adjacent ch. rejection >70 dB IM recjection >73 dB
    Strom Standby0.15 A
    Strom beim SendenTX(25W) 5.5 A
    Temperaturbereich-25.. +70 °C
    Spezielles[B]Frequenzstabilität [/B] +/- 5 ppm [B]RX-TX Umschaltzeit[/B] Simplex Kanal max 100 ms [B]RX-TX Umschaltzeit[/B] Duplexkanal max 2 ms [B]Frequenzstabilität[/B] ppm +/- 5 [B]Audio distoration[/B] % <5

    Varianten


    Art-Nr:>TP-BS 2000 UHF

    Detail >>Relaisstation UHF
    Relaisstation für das UHF Band
    Art-Nr:>TP-BS 2000 VHF

    Detail >>Relaisstation VHF
    Relaisstation für das VHF Band
    Art-Nr:>TP-BK001

    Repeater Gehäuse Höhe 50cm
    Art-Nr:>TP-BK002

    Repeatergehäuse Höhe 70cm
    Art-Nr:>TP-BK003

    Repeater Gehäuse Klein Höhe: 20cm Kleine Tiefe
    Art-Nr:>TP-BK004

    Repeater Gehäuse Höhe :20cm Mittlere Tiefe
    Art-Nr:>TP-CV007

    Spannungswandler 48V auf 12V Maximalstrom 12A
    Art-Nr:>TP-DF602

    Duplexfilter 4m
    Art-Nr:>TP-DF603

    Duplexfilter UHF
    Art-Nr:>TP-IS230

    Circulator Filter
    Art-Nr:>TP-PS004

    Spannungsversorgung 230V auf 12V 6/10A
    Art-Nr:>TP-TC050

    Telefonautomat zum anschliessen an eine PABX oder PSTN
    Art-Nr:>TP-DF601

    Duplexfilter
    Art-Nr:>TE-904
    Modem TL-904
    Repeater Modem zu BS2000. Empfänger Modem zu EMC DATALANDER
    Art-Nr:>TXL-100-12s
    NETZTEIL 100W 12V/8A
    TXL 100-12S - GESCH. NETZTEIL 100W 12V
