🔹EMC-DATALANDER
Artikel Gruppe:DATALANDER








DATA-LANDER
Signal und Datenübermittlung

EMC-DATALANDER

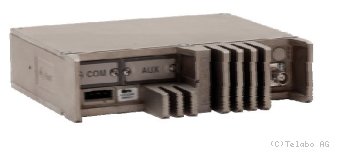

EMC-DATALANDER ist das Funkgerät EMC-LANDER ohne Display. Das Modem mit 1200 und 2400 Baud . Datenübertragung via FUNK oder GSM
In vielen Fällen der Nachrichtenvermittung möchte man kurzfristig Daten übermitteln und das zu vernünftigen Kosten.

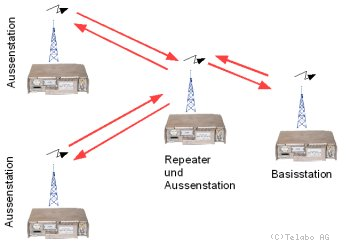

Daten via Funk zu übermitteln ist eine kostengünstige Variante gegenüber von Mitleitungen und Telefonverbindungen.


Allgemeines
Mit dieser Anlage können preisgünstig, ohne grossen Aufwand, wichtige Alarmmeldungen und Steueraufgaben übermittelt werden.

Die Informationsauswertung kann auf Pager , Handfunk , Feststation oder über die RACON Software erfolgen

Weitere Möglichkeiten finden sie unter diesem Link: Signalisationsübertragung


BeschreibungSpezifikationZubehör

Anwendungen
  • Signalisationsübertragung via Funk oder GSM Verbindung,
  • Telemetrie,
  • Fernwirksysteme,
  • Fernsteuerung,
  • Datenübertragung via Funk oder GSM Verbindung,
  • Innendurchsagen via Funk,
  • Perronbeschallung dank 6W Audioverstärker,
  • Hornausgang zur Alarmierung,
  • Tischstation
  • Geräteabschaltung verzögert bis zu 15 Minuten, Bis zu 10 hinterlegte Festnummern die via GSM angerufen werden können.
    15 abgespeicherte SMS Meldungen können via Funk oder GSM Verbindung gesendet werden. Eine SMS Meldung ist auf 95 Zeichen begrenzt.

    Features
  • Eingebautes GSM/GPRS/EDGE Modul (optional)
  • USB Schnittstelle für schnelle Uploads und Downloads
  • Eingebautes FFSK (fast frequency shift keying ) Datenmodem mit 1200 oder 2400 byte/s
  • Horn-Ausgang für Werkbetriebe
  • 6 Watt Audioverstärker
  • Möglichkeit bis zu 10 fest hinterlegte Festnetznummern sowie 15 Kurzmeldungen mit bis zu 95 Zeichen zu speichern.
  • Bei einem Telefonanruf automatische Gesprächsannahme.
  • Ist das Funknetz überlastet oder ausser Reichweite kann die Kommunikation und der Datentransfer mit dem GSM-Modul aufrecht erhalten werden.


  • Referenzen
  • Bettmeralp Bahnen AG Visualisierung mit RACON in Station und Kabine
  • EWL Luzern Datenerfassen der Quellfassungen und einspeisen ins Leitsystem mit der Schnittstellensoftware RIA
  • CGN Lausanne Datenkommunikation zu den um den See verteilten Quai Anzeigen

  • Gerät:DATA-LANDER U450
    9LD1CUH0
    DATA-LANDER V160
    9LD1CVH0
    DATA-LANDER V70
    9LD1CVL0
    Frequenzbereich400- 470 MHz 146-174 MHz 66-88 MHz
    RF Bandbreite70 MHz 28 MHz 5 MHz
    Anzahl Kanäle 256
    Kanalraster12.5 kHz oder 25 kHz programmierbar
    Sendeleistung5W bis 25W
    Squelch LevelProgrammierbar
    ScanningTräger / Tone / Data Bis zu 127 Kanäle oder in Gruppen. Prioritäten scanning. Der Scanner stoppt bei Erkennung eines Trägers oder bei Erkennung von Sprache (oder Daten)
    NF-Ausgangsleistung (Lautsprecher)6W / 4 Ohm
    Empfindlichkeit
    TonrufZVEI 1 &2 / Digital Individiueller Ruf, Gruppenruf Alle Ruf, Notruf Weckruf, Textmeldungsruf. DTMF Encoder
    PilottonCTCSS Kann Kanalspezifisch programmiert sein
    ModemFFSK Encoder / Decoder 1200 / 2400 bps mit Modem Rauschunterdrückung
    Spannungsversorgung10.5...15.6 VDC
    Strom beim Senden<5A
    DisplayLCD mit Hintergrundbeleuchtung. 2 Linien zu je 16 Charakter
    Maximale Kabellänge Display10m
    TastaturRobuste Drucktaste
    GehäuseSchutzart IP50
    AbmessungenH=46mm, B=147mm, T=170mm
    Gewichtca.1700 g
    Temperaturbereich-30 bis +60 °C
    AnschlüsseAntenne, Mikrofon, Lautsprecher, Bedienpult, PC-Anschluss für Geräteprogrammierung, RS232, GPS-Antenne
    Spezielles
    GPS
    Standards
    Zulassungen [e] Zertifiziert
    Art-Nr: 9DD1KPL0
    Kassetteneinschub
    Kassetteneinschub für DIN Radiofach
    Art-Nr: 9LD1KED0
    GMS/GPRS/EDGE Module LANDER
    Diese Modul wird im Funkgerät eingebaut und erlaubt Telefonfunktionen. Die SIM Carte ist im Lieferumfang nicht vorhanden.
    Art-Nr: 9LD1KGP0
    GPS Aktivierung für LANDER
    GPS Aktivierungskit mit Software und SMA Anschluss
    Art-Nr: 9LD1KUS0

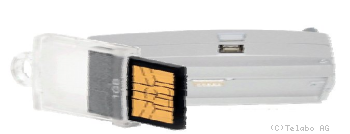

    USB Funktion Aktiviert
    USB Stick mit Aktivierungscode. Hiermit sind die USB Funktionalitäten aktiviert.
    Art-Nr: 9LD1MIC0
    Mikrofon EMC-LANDER
    Handmikrofon
    Art-Nr: 9LD1MTL0
    Handset für LANDER für Anschluss an die Front
    Hörer zu Funk
    Art-Nr: 9LD1STF0
    Montage Halterung für Lander
    U-Halterung ohne Schrauben. Schrauben müssen extra Bestellt werden
    Art-Nr: 9LDFRN0
    Fronpanel Lander
    Art-Nr: 9WW1CVA0
    Speisungskabel
    zu WARD/ SPEEDFIRE / LANDER / ROMULUS
    Art-Nr: ANTGPS512-4/3
    Fahrzeug GPS Antenne
    Stecker: SMA GAIN:25dBIC POWER: 5V/<10mA Bohrloch: 14mm
    Art-Nr: EMC-LA.0001
    Verbindungskabel
    zur Verbindung eines EMC LANDER Funkgeräts mit einem Lander Display, Flachbandkabel
    Art-Nr: Flach8xMM
    Flachkabel pro Meter mit Stecker
    Flachbandkabel Schwarz 8 x Nicht Flam-Hemend
    Art-Nr: LANDERDISPHALT
    Abdeckung für EMC-Lander Display
    Halterung für Display Lander und Speedfire. Geeignet mit TL-926 für Flachband Verbindung.
    Art-Nr: NI-9241
    Kugelgelenk
    Kugelgelenk für Front Bedienteil des TRX-3001 Lieferung Komplett mit Schrauben aber ohne Muttern
    Art-Nr: RACON.0003
    VERBINDUNG EMC-RACON
    Verbindung EMC Gerät zu Racon Leitstelle, via TE-932 3xDSUB 15, 2xRJ45
    Art-Nr: TL-904
    TL-904 Modem
    Datenmodem
    Art-Nr: TL-904.0002
    Verbingskabel zu EMC-Speedfire
    Erlaubt das Verbinden eines EMC-SPEEDFIRE mit dem TL-904 Modem
    Art-Nr: TL-909/2
    Mietleitungsinterface
    Stromversorgung: 12V Schnittstelle Telefon: 2 und 4 Draht
    Art-Nr: TL-915
    2/4 Draht Wandler
    Wandelt das Signal von einer 2 Draht Telefonleitung (600 Ohm) auf 4 Draht um. Besitzt zusätzliche Anschlüsse für 8 Draht für TRX-3001L
    Art-Nr: TL909.2001
    Anschluss Mietleitungsinterface
    Anschlusskabel Mietleitungsinterface zu TL909/2
    Art-Nr: TL914.0001
    Ethernet Comport
    Ethernet Schnittstelle
    Art-Nr: TL914.0002
    Ethernet Comport DIGI-WME
    Wireless Ethernet Schnittstelle
    Art-Nr: TXL-100-12s
    NETZTEIL 100W 12V/8A
    TXL 100-12S - GESCH. NETZTEIL 100W 12V
    Art-Nr: WINKELFIXEMC
    Bedienteil Halterung für Feststation
    Winkel aus Stahl. Schwarz lackiert. Mit Löcher für Funkdisplay WARD/SPEEDFIRE/LANDER
