🔹EMC-LANDER DMR
Artikel Gruppe:EMC-LANDER








EMC-Lander Analog / DMR / GPS
Ein Funkgerät für Sprach- und Datenübertragung. Erhältlich für das VHF- oder das UHF-Band.
Geräte: 9DD1RUH0 9DD1RVH0

BeschreibungSpezifikationZubehör

Das Wichtigste
EMC-LANDER ist der Nachfolger von SPEEDFIRE. EMC verfolgt die Weiterentwicklung des analogen Funk mit interessanten Zusatzmöglichkeiten. LANDER DMR ist abwärtskompatibel zu LANDER und SPEEDFIRE.

LANDER DMR erlaubt den parallel betrieb von Analogem und Digitalem Sprechfunk (DMR)

Das grosse Display mit benutzerdefinierter Schriftgrösse verhilft zu einem klaren ablesen der Informationen.

Voll numerische Tastatur mit Zusatzfunktionen für Schnelle Zielfunktionen

Integriert ist ein 6 Watt-Audioverstärker, dass auch in lauter Umgebung eine klare Verständigung möglich ist.



Das GPS Module (optional)
Das GPS Modul dient zur Positionserfassung des Fahrzeuges.
Diese Information kann auf verschiedene Weise zur Zentrale übertragen werden.

  • Auf Abruf via Funk
  • Auf Abruf via GSM/SMS
  • Regelmässig via Funk auf Datenkanal oder Funkrelais für Sprache und Daten



  • GSM/GPRS/EDGE Modul
    Das GSM/GPRS Module bietet zusätzliche Funktionen.

  • Versenden und empfangen von SMS Mitteilungen.
  • Hierzu können Schlüsselwörter im Gerät hinterlegt werden, die dann Funktionen ausführen.

  • Regelmässige Positionsmeldung an die Zentrale
  • Via GPRS/EDGE wird die Positionsmeldung an die Zentrale übermittelt.
    Die Visualisierung erfolgt mit unser Software MAPVIEW

  • Telefonieren
  • Es können beliebige Anrufe entgegengenommen werden. Das Gerät hat eine automatische Rufannahme.
    Im Zielspeicher hat es Platz für 10 Nummern. Das Gerät kann so spezifiziert werden, dass es nur für die geschäftsinterne Kommunikation genutzt werden kann.

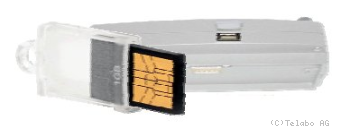

    USB Modul
    Das USB Modul dient dazu das Funkgerät zu personalisieren.
    Dabei wird das Profil des Funkgeräte beim Einstecken vom USB-Stick auf das Gerät übertragen.
    Individuelle Gestaltung des Funkgerätes.

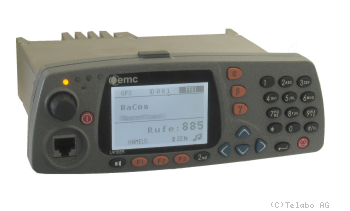

    Front Panel
    Das neue Front Panel ist mit einer 128 x 81 LCD Anzeige ausgestattet.

    Die LCD Anzeige basiert auf der FSTN Technologie.
    Die LCD Anzeige ist mit einer zweifarbigen Hintergrundbeleuchtung aus- gerüstet und kann so den Kundenwünschen angepasst werden. Status- meldungen, Textmeldungen, oder verpasste Anrufe.

    Mit dem Drehknopf und der Bestätigungstaste kann das Menü schnell durchgesehen werden. Die Hintergrundsbeleuchtung des Displays und der Tastatur passen sich auto- matisch dem natürlichen Umgebungslicht an.

    Auf dem Front Panel sind zusätlich vier LED's (Lumineszenz-Diode, Leucht-Diode), die mit entsprechenden Funktionen belegt werden können, und die Funktion signalisieren, zum Beispiel: Anruf, verpasster Anruf, Textmeldung, Datentransfer, usw.

    Tischstation
    Mit unserem Winkel und dem Kabel für abgesetzte Montage wird das Gerät zu einer schmucken Tischstation.

    Gerät:LANDER U-450 DMR
    9DD1RUH0
    LANDER V-160 DMR
    9DD1RVH0
    Frequenzbereich400-470 MHz 146-174 MHz
    RF Bandbreite70 MHz 28 MHz
    Anzahl Kanäle 256
    Kanalraster12.5 / 25 kHz
    Sendeleistung-Max25 W
    Sendeleistung-Min5 W
    Squelch LevelProgrammierbar
    ScanningTräger / Tone / Data Bis zu 127 Kanäle oder in Gruppen. Prioritäten scanning. Der Scanner stoppt bei Erkennung eines Trägers oder bei Erkennung von Sprache (oder Daten)
    NF-Ausgangsleistung (Lautsprecher)6W / 4 Ohm
    TonrufZVEI / DTMF ENC.
    PilottonCTCSS Kann Kanalspezifisch programmiert sein
    ModemEingebautes 1200/2400 byte/s FFSK Modem
    Spannungsversorgung10.5...15.6 V DC
    DisplayHintergrundbeleuchtetes Display mit einem Helligkeitssensor. 128 x 81 LCD Display (FSTN Technologie)
    TastaturHintergrundbeleuchtete Soft-touch Tastatur
    GehäuseMetall-Druckguss-Gehäuse
    AbmessungenB x H x T 46 x 147 x 170 mm
    Temperaturbereich-25 bis +70 °C
    AnschlüsseUSB Schnittstelle RJ 45 10 polig für Mikrofon und Programmierkabel GPS-Antennenanschluss BNC Antennenanschluss GSM-Slot für SIM-Karten RS232 In/Out Serialport für Datenübertragung FFSK Digitalformat
    SpeziellesStandby: 350mA Senden: 5.5A
    GPSEingebauter GPS-Empfänger, aktiviert durch ein Passwort.
    Modulation11K0F3E / 11K0G3E / 11K0F3D / 7K60FXD / 7K60FXE / 16K0F3E / 16K0G3E / 16K0F3D
    Zulassungen[e] Zertifiziert EN 301 489-1 (2007) EN 301 489-5(2002) EN 60950-1(2001) EN 300 086-1 (2001) EN 300 086-2(2001) EN 300 113-1(2007) EN 300 113-2(2007)

    Varianten


    Art-Nr:>9DD1RUH0

    Detail >>LANDER U-450 DMR
    Lander ANALOG/DMR UHF 400-470 MHz
    Art-Nr:>9DD1RVH0

    Detail >>LANDER V-160 DMR
    Lander ANALOG/DMR VHF 146-174 MHz

    Dokumente PDF

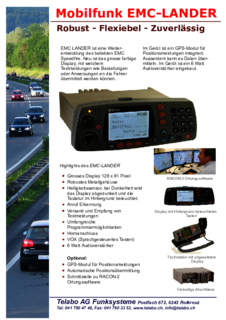

    DoC_Romulus_Lander_DMR_EN_3.pdfAschluss DSUB15 - Schematic.pdfEMC-LANDER_Standard.pdf
    Art-Nr:>9WW2KPF0

    Abgesetzes Bedienteil SET Bestehen aus Kabel und Halterung
    Art-Nr:>LANDERDISPHALT

    Detail >>Abdeckung für EMC-Lander Display
    Halterung für Display Lander und Speedfire. Geeignet mit TL-926 für Flachband Verbindung.
    Art-Nr:>TE_AUSVERZ

    Detail >>Ausschaltverzögerung
    Zeitrelais für verzögerte Funkabschaltung bis 24h
    Art-Nr:>WINKELFIXEMC

    Detail >>Bedienteil Halterung für Feststation
    Winkel aus Stahl. Schwarz lackiert. Mit Löcher für Funkdisplay WARD/SPEEDFIRE/LANDER
    Art-Nr:>SET_MATE_N_LOK
    Buchse 4pin MATE N LOK SET
    Bestehend aus Gehäuse und 4 Pins
    Art-Nr:>KT-1282025977
    Buchsengehäuse
    BUCHSENGEHAEUSE MATE N LOK 4 POL PC Stecker
    Art-Nr:>EMC-DISPFIX_L

    Detail >>Display mit Tischhalterung LANDER
    Lander als Fixstation mit Desktophalter
    Art-Nr:>9WW1STF0

    Detail >>EMC Funkhalterung
    Standard Funkhalterung mit Schrauben
    Art-Nr:>9LDFRN0
    Fronpanel Lander
    Art-Nr:>FIXPSB2
    Funkbox mit Netzteil
    Box für Funkgeräte und Zubehör mit Stromversorgung 230 VAC / 12 VDC; 8 A
    Art-Nr:>9LD1KED0
    GMS/GPRS/EDGE Module LANDER
    Diese Modul wird im Funkgerät eingebaut und erlaubt Telefonfunktionen. Die SIM Carte ist im Lieferumfang nicht vorhanden.
    Art-Nr:>9LD1KGP0
    GPS Aktivierung für LANDER
    GPS Aktivierungskit mit Software und SMA Anschluss
    Art-Nr:>9LD1MTL0
    Handset für LANDER für Anschluss an die Front
    Hörer zu Funk
    Art-Nr:>TL-926-A

    Detail >>Kabeladapter LANDER RJ45 PCB F
    Erlaubt es das Frontdisplay via CAT.5 oder Flachkabel anzuschliessen. -Anschluss Funkgerät
    Art-Nr:>9DD1KPL0

    Detail >>Kassetteneinschub
    Kassetteneinschub für DIN Radiofach
    Art-Nr:>NI-9241

    Detail >>Kugelgelenk TRX-3001 Display
    Kugelgelenk für Front Bedienteil des TRX-3001
    Art-Nr:>9LD1FRN0

    Detail >>Lander Bedienteil / Display
    Display zu Funkgerät Lander Anschluss D-SUB-26
    Art-Nr:>9LD1MIC0

    Detail >>Mikrofon EMC-LANDER
    Handmikrofon
    Art-Nr:>9WHKT020
    Mikrofonhalter
    Bestehend aus Mikrofonhalter, Sicherung und Signalkabel
    Art-Nr:>KMC_21_EMC
    Monophone EMC
    Handmikrofon für EMC LANDER Mikrofon /Lautsprecher
    Art-Nr:>9LD1STF0
    Montage Halterung für Lander
    U-Halterung ohne Schrauben. Schrauben müssen extra Bestellt werden
    Art-Nr:>WARDPROG
    Programmierung
    Betriebssoftware und Programmierung EMC
    Art-Nr:>9WW2KFS0

    Detail >>Rändelschraubenset für U-Halterung
    Schraubenset zu U-Halterung
    Art-Nr:>Alfa-PV6s
    Spannungswandler 24V auf 12V
    Eingangspannung: 17-32V Ausgangsspannung:13.8V Strom 6A/10A
    Art-Nr:>Alfa-PV6i
    Spannungswandler 24V/12V Galvanisch getrennt
    DC/DC Wandler isoliert 6A/10A
    Art-Nr:>9WW1CVA0

    Detail >>Speisungskabel
    zu WARD/ SPEEDFIRE / LANDER / ROMULUS
    Art-Nr:>LS-DESK
    Tischlautsprecher
    Tischlautsprecher mit Gewicht Anschluss über chinch
    Art-Nr:>9LD1KUS0
    USB Funktion Aktiviert
    USB Stick mit Aktivierungscode. Hiermit sind die USB Funktionalitäten aktiviert.
