Ergonomic - Mono und Duo
Lagerbehälter
Übersicht Ergonomic-ProgrammErgonomic MonoErgonomic DuoErgonomic Duo ZubehörZubehör für beide SystemeElektrifizierungGelenkauslegerUniverselle GreifschalenErgonomische Greifschalen/-zungenLagerbehälter

Lagerbehälter

Jedem bekannt und in vielen Firmen eingeführt ist das SCHÄFER-Programm LAGER-FIX. Eigentlich keine „richtigen” Greifschalen, mit leichten Nachteilen beim Greifen, ist das Lagersystem einfach praktisch, weil hier die Behälter aus dem Lager direkt an den ERGONOMIC-Aufsatz eingehängt werden können.

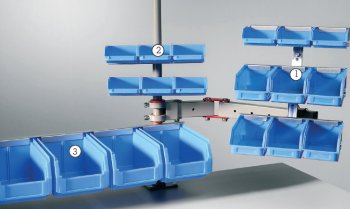

Befestigung am Gelenkausleger (MONO und DUO)
Die Schienen zum Einhängen der Lagerbehälter werden über Adapterstücke mit der Adapterschiene verbunden. Der Abstand von Einhängeschiene zu Einhängeschiene ist frei wählbar.
Befestigung an der Zentralstange (MONO und DUO)
Über einen Stellring ist die Einhängeschiene mit der Zentralstange verbunden. Die Höhe lässt sich frei einstellen.
Befestigung zwischen den Zentralstangen (DUO).
Zwei Stellringe verbinden die Einhängeschienen mit den Zentralstangen. Die Zahl der Lagerbehälter ist abhängig vom Achsmass.

Lager Fix Lagerbehälter von Schäfer

Schäfer Lager Fix Programm

Schäfer Lagerbehälter "Lager-Fix"

Bestelldaten

 Bezeichnung  Grösse
 B x H x T
 Bestellnummer
 blau
 Bestellnummer
 ESD, schwarz
Lagerbehälter Grösse 6 199 x 95 x 50 mm    KS 9910    KS 9910 SC
Lagerbehälter LF 211 100 x 160 x 75 mm    KS 9914    KS 9914 SC
Lagerbehälter LF 221 150 x 230 x 120 mm    KS 9916    KS 9916 SC

Einhängebleche

Bestelldaten

Einhängeschienen an dem Gelenkausleger oder
an der Zentralstange.

 Einhängebleche  ① Gelenkausleger
 Bestellnummer
 ② Zentralstange
 Bestellnummer
Befestigung Adapterstück über Stellring
2fach, Grösse 6 / KS 9910 PA 9110 PA 9111
3fach, Grösse 6 / KS 9910 PA 9112 PA 9113
2fach, LF 211 / KS 9914 PA 9115 PA 9116
3fach, LF 211 / KS 9914 PA 9117 PA 9118

Mit den Lagerbehältern von Schäfer etwa baugleich sind folgende Vorschläge, welche an der Profilschiene eingehängt werden können.
So können bereits vorhandene Lagerbehälter beibehalten werden.

 Produkt  Abmessungen
Bartels TC 1 100 x 90 x 50 mm
Gebhard & Gehring Gr. 5 100 x 90 x 48 mm
La-Ka-Pe LKL 5 100 x 90 x 48 mm
Lista 05.02.800 100 x 90 x 48 mm
Mauser MK-6 98 x 85 x 50 mm
Bartels TC 2 100 x 165 x 75 mm
Bito 1610 102 x 165 x 75 mm
Gebhard & Gehring Gr. 4 105 x 160 x 75 mm
La-Ka-Pe LKL 4 105 x 160 x 75 mm
Lista 05.02.700 105 x 160 x 75 mm
Mauser MK-5 100 x 165 x 73 mm
Schäfer 14/7-5 102 x 165 x 75 mm
Utz Silafix Gr. 5 102 x 170 x 77 mm
Bito SK 2311 150 x 230 x 125 mm
Gebhard & Gehring Gr. 3 145 x 225 x 125 mm
Lista 05.02.600 145 x 225 x 125 mm
Lista 05.02.500 148 x 290 x 125 mm
Mauser MK-4 148 x 240 x 130 mm

Einhängeschienen zwischen den Zentralstangen, Befestigung über zwei Stellringe. Diese Option ist nur möglich bei Ergonomic Duo.

 Achsmass  Bestellnummer
 zu LF 211

 Anzahl
 Lagerbehälter
675 mm DB 9084 8 Stück
975 mm DB 9086 11 Stück
1275 mm DB 9088 14 Stück


 Achsmass  Bestellnummer
 zu LF 221

 Anzahl
 Lagerbehälter
675 mm DB 9085 5 Stück
975 mm DB 9087 7 Stück
1275 mm DB 9089 9 Stück

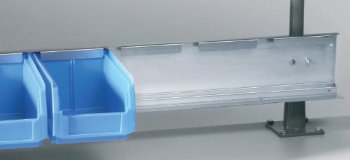

Die handelsüblichen Einhängebleche werden über Stellringe befestigt und wird von Stahl-Querträgern stabilisiert.

Einhängebleche mit Stahl-Querträgern
