Brückenaufbauten


Bei den Aufbauten AM steht die gesamte Tischplatte als Arbeitsfläche zur Verfügung. Der Aufbaukorpus wird von einem soliden Stahlrohrgestell getragen, dabei ist der Abstand Tischplatte/Aufbauunterkante über Lochrasterbohrungen in den Gestellseitenteilen einstellbar.

Weitere nützliche Details: Die rückwärtig integrierte Steckdosenleiste, 19"-Segmente, die als Ablage oder für Baugruppen-träger genutzt werden können und die Ausrüstung mit Kleinteilekasten ergänzen dieses schlüssige Aufbaukonzept.

Brückenaufbau

Brückenaufbau mit 19"-Segmenten

rückwärtige Ansicht

rückwärtige Ansicht des Brückenaufbaus

Frontansicht

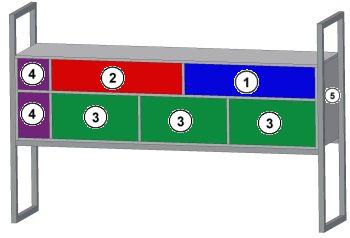

Absicherung (Sicherheits- und Schaltelement) und Energieversorgung, individuell nach Bedarf des Nutzers.

Option:Klarsichtkastenblock, 2 Reihen Klarsichtkasten für Kleinteile. Anzahl der Kasten abhängig von Breite der Energieversorgungsleiste. Siehe Seite 36.

19”-Segment 3HE für den Einbau von Geräten in 19”-Technik oder als Ablage.

Ablagefach, Restfach.

Lochrasterbohrungen (40mm-Raster) zur Einstellung Abstand Tischplatte/Aufbaukorpus. Voreinstellung ca. 330mm Abstand oder nach Angabe.

Rückwärtige Ansicht
Option:Steckdosenleiste/ 4 Schutzkontaktsteckdosen, angeschlossen auf Sicherheits- und Schaltelement ①. Zwei Steckdosenleisten können so eingebaut werden.

Kabeldurchführung (KD 1911) wird in jedem 19”-Segment hinten oben und unten eingelassen. Die Kabel werden hinten am Aufbau/Arbeitsplatz geführt, es bildet sich vorne kein "Kabelvorhang".

Die Rückwand der 19"- Segmente lässt sich abnehmen. Hinten im Segment sind Systemprofile montiert, die bei Ausrüstung mit Baugruppenträger auch die Auflageschienen aufnehmen.

Bestellnummern der Brückenaufbauten nach Breite dargestellt:

Die nachgestellte Buchstabenkombination SC hinter der Bestellnummer steht für die ESD-Ausführung.
Details finden Sie im Kapitel Static Control.

 Breite  Bestell-
 Nummer
 Anzahl
 19”-Segmente
 Anordnung
1200mm AM 3502
AM 3502 SC
2 rechts
1600mm AM 3503
AM 3503 SC
3 rechts
1800mm AM 3504
AM 3504 SC
3 rechts
2000mm AM 3505
AM 3505 SC
3 rechts

Rückwärtige Steckdosenleiste: 4 Schutzkontaktsteckdosen auf Sicherheits- und Schaltelement angeschlossen.
Bestell-Nr. SL 3915 Bis zu zwei Steckdosenleisten können eingebaut werden.

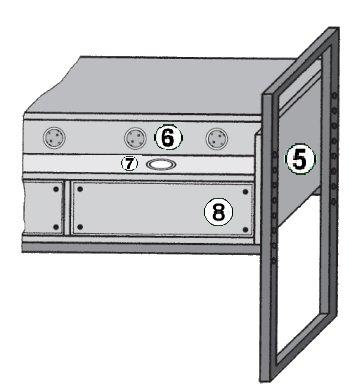

Energieversorgungsleisten mit Sicherheits- und Schaltelement werden kundenspezifisch gefertigt. Für Aufbauten AM in der Bauform … EL, bitte beachten Sie Kapitel Energieversorgung.
Klarsichtkastenblöcke finden Sie auf Seite 36.


Nennen Sie Ihren Bedarf, wir arbeiten dann die passende Kombination aus Energieleiste und Klarsichtkastenblöcke aus.
