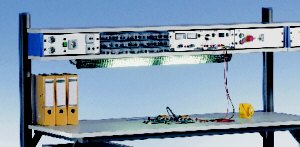

SWING - Aufbauten 3HE/19" werden hochgesetzt an Systemprofilen montiert, so dass die gesamte Tischfläche zur Verfügung steht.
Die Zuleitung von Energie und Datenkabeln erfolgt vom Tisch durch die Systemprofile zum Aufbau.

Mittig in den Aufbauten sind 19" Segmente mit 3HE angeordnet für die drei Ausrüstungsmöglichkeiten bestehen:
Geräte und Baugruppenträger
Klarsichtkasten für Kleinteile
offen, leer als Ablage.



Die Restfelder links und rechts, ebenfalls 3HE hoch jedoch in der Breite ungenormt nehmen die Energieversorgung und Absicherung am Arbeitsplatz auf. Die Angabe in TE die den Restfeldern zugeordnet sind, zeigen wieviel Einbaubreite für Versorgungskomponenten zur Versorgung steht.

Aufbaubreite 1200mm
Einsatzplatrte rechts und links, Nutzbreite je 56TE

Bestell-Nr.

Artikel	Bestell-Nr
Aufbau 1200mm	SH 3002 SH 3002 SC

Aufbaubreite 1600mm
Einsatzplatrte rechts und links, Nutzbreite je 49TE

Bestell-Nr.

Artikel	Bestell-Nr
Aufbau 1600mm	SH 3003 SH 3003 SC

Bei Aufbaubreite 1800 mm stehen zwei Aufbautypen zur Verfügung. Mit zwei bez. Drei 19" - Segmenten. In Abhängigkeiten der Anzahl der 19"- Segmenten ändert sich die Breite der Restfelder links /rechts.

Aufbaubreite 1800mm
Einsatzplatrte rechts und links, Nutzbreite je 67TE

Bestell-Nr.

Artikel	Bestell-Nr
Aufbau 1800mm	SH 3004-2 SH 3004-2 SC

Aufbaubreite 1800 mm
Einsatzplatrte rechts und links, Nutzbreite je 18TE

Bestell-Nr.

Artikel	Bestell-Nr
Aufbau 1800mm	SH 3004-3 SH 3004-3 SC

Aufbaubreite 2000 mm
Einsatzplatrte rechts und links, Nutzbreite je 38TE

Bestell-Nr.

Artikel	Bestell-Nr
Aufbau 2000mm	SH 3005 SH 3005 SC
