Artikel:TL-901 Mikrofon Umschaltbox 12V

Umschaltbox
Optimale Ausnützung der Infrastruktur! Mit der Umschaltbox kann zwischen der Fahrzeug-Beschallung und dem Fahrerfunk umgeschaltet werden.

Hinweis

Antennen:

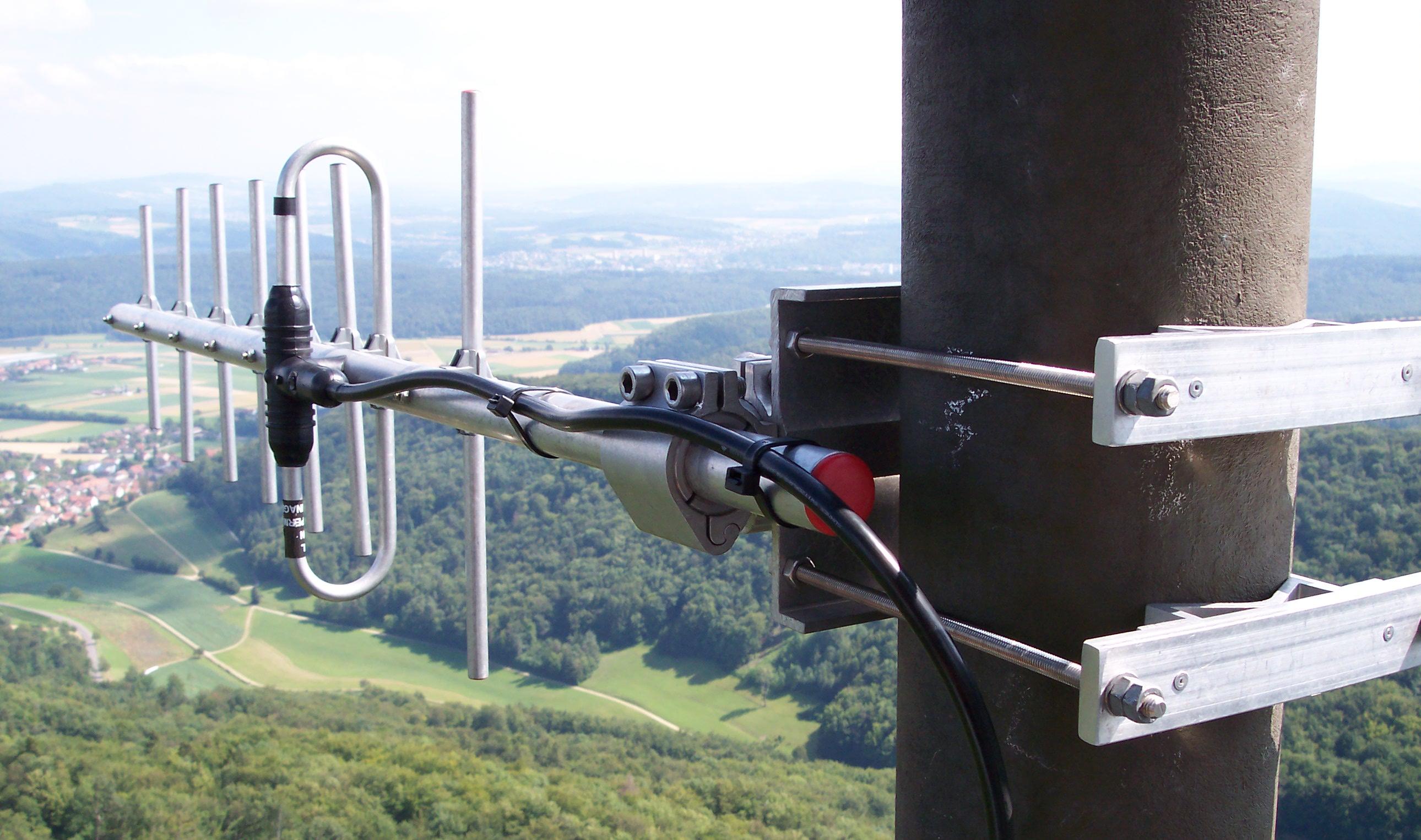

Die Firma Telabo bietet spezielle Antennen an. >>

Bus Antennen

Ebenfalls im Angebot, diverse Busantennen >>

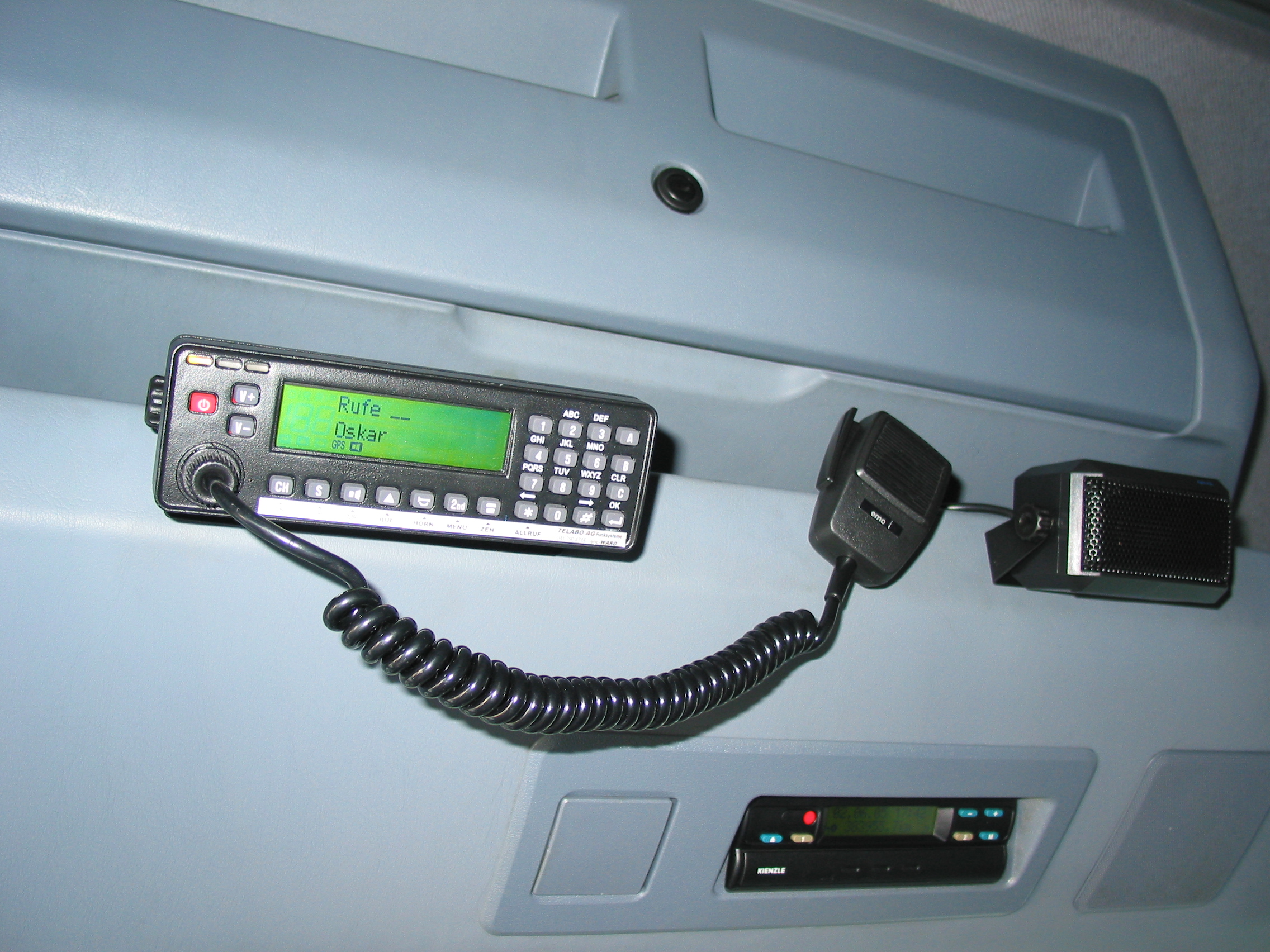

Fahrzeugmontagen

Wir führen für den Kunden auch komplette Fahrzeugmontagen aus.

Preiswerte Tischstationen

Dank der Vielfalt der heutigen Geräte können wir diverse Tischstationen anbieten. >>

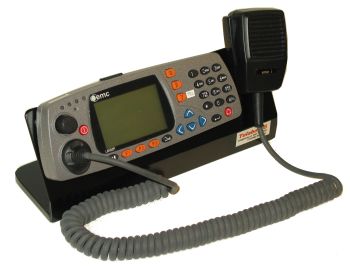

Beispiel einer Tischstation mit einem EMC LANDER
>>

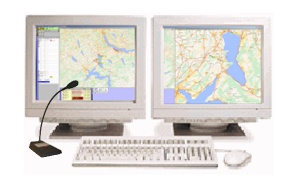

RACON Leitstelle

Wir bieten für die Leitstelle eine spezielle Software an. Sie dient zur Ortung der Fahrzeuge, der Fahrzeugdisposition, als Funkzentrale und zur Sprachaufzeichnung

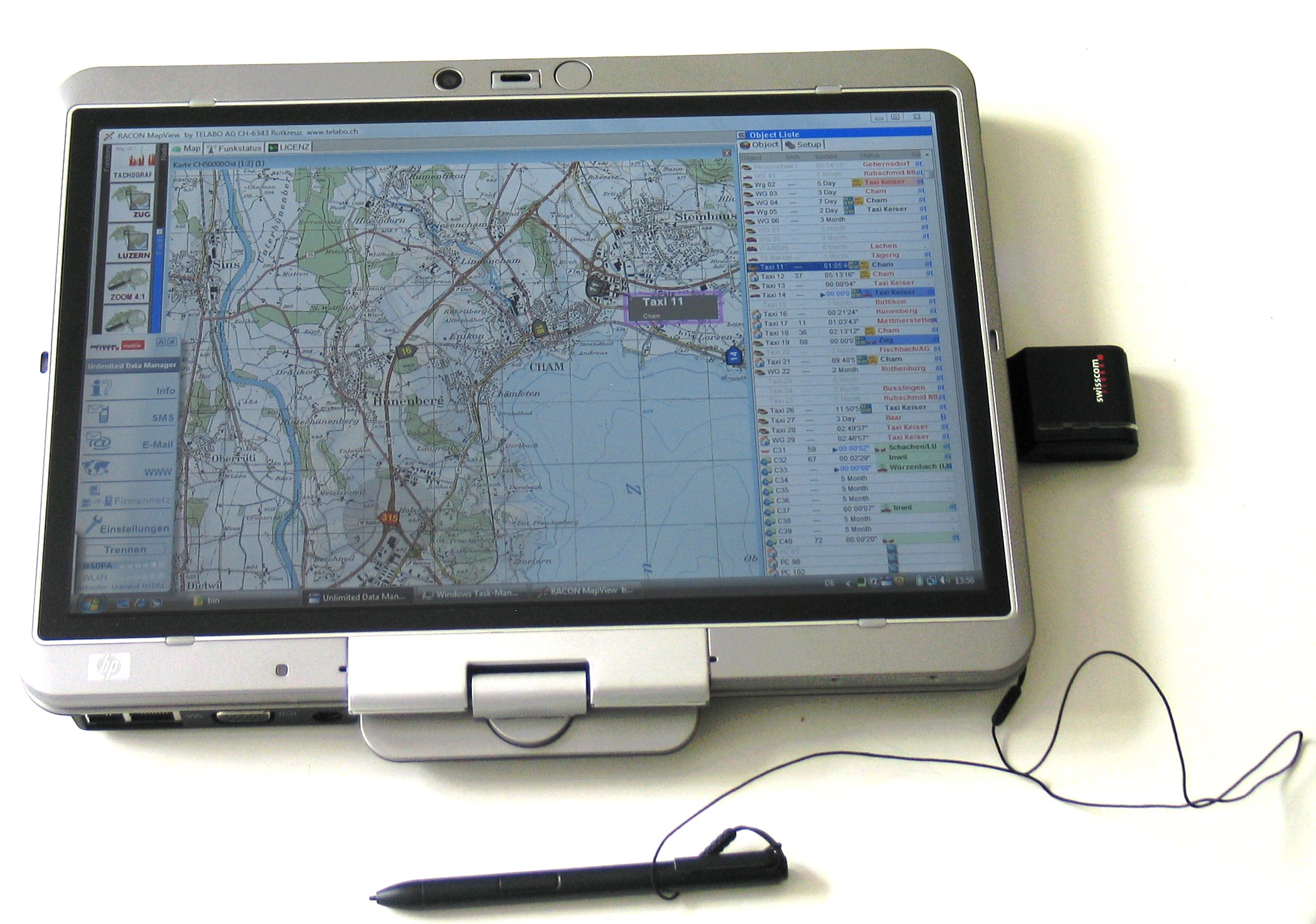

Die Leitstelle für unterwegs

Die RACON Software kann auch auf einem portablen Computer bedient werden. So wird die Leitstelle mobil...

Zusammenfassung

Die Umschaltbox hat einen einstellbaren Mikrofon Impedanzwandler und einen Verstärker für den Funk.

Ausserdem ermöglicht es der Leitstelle via Funk Durchsagen in die Fahrzeuge zu senden, ohne den Chauffeur zu stören.
Es stehen mehrere Adapter für diverse Audioverstärker und Mikrofone zur Verfügung. Es können diverse Funkgeräte verschiedener Fabrikate angeschlossen werden.
Das Modul kann in Serie geschaltet werden, wenn mehrere Funkgeräte angeschlossen sind.
Die Umschaltbox benötigt eine 12 VDC Spannungsversorgung, mit der auch der Funk versorgt wird.

Dank den geringen Abmessungen und den einfachen Anschlussmöglichkeiten bietet die Umschaltbox ihnen eine einfach Möglichkeit, das Mikrofon und den Audioverstärker auch für den Funk nutzbar zu machen. Vorteil: es kann dasselbe Mikrofon und derselbe Fussschalter verwendet werden für den Funk und die Innendurchsagen.

Installationshinweise

Die Umschaltbox ist (BxHxT) 57x75x47mm gross. Sie wird möglichst in der Nähe des Funkgeräts montiert und kann wegen ihrer kompakten Grösse mit einem Klettstreifen befestigt werden. Es stehen vier Anschlüsse zur Verfügung, SPEISUNG, FUNK, BESCHALLUNG und MIKROFON. Die Speisung ist eine sechs polige DIN Buchse. Der Anschluss für den Funk ist eine RJ45 Buchse. Die beiden AUDIO Anschlüsse sind ebenfalls sechs polige DIN Buchsen.

Anwendungen

Die Umschaltbox wird im öffentlichen Verkehr eingesetzt. Es können von der Leitstelle direkt Mitteilungen via Funk an die Passagiere übermittelt werden. Entweder ab Band (gespeicherte Standardinformationen) oder Live Durchsagen über Baustellen, Verspätungen oder Störungen im Verkehr. Ein weiteres Feature ist die Durchsage von einem Disponenten in die Fahrzeuge, zum Beispiel bei einem Grossanlass können die Passagiere in den Fahrzeugen und auf den Busperrons informiert werden.

Die Umschaltbox ist einfach aufgebaut und universell für mehrere Produkte verwendbar. Um die Umschaltbox anzuschliessen, stehen verschiedene Adapter zur Verfügung. Standardmässig ist sie mit einem RJ45 Anschluss für den Funk und mit drei sechspoligen DIN Buchsen für die Speisung, das Mikrofon und die Beschallung gefertigt.

Einsatzgebiete

Die Umschaltbox ist bei folgenden Betrieben im Einsatz:

Bus mit einfacher und doppelter Funkausrüstung

Bus im Regionalverkehr

Bus im Linienverkehr

Tram

Warum eine Umschaltbox

Die Vorteile sind, dass für die Beschallung und für den Funk dasselbe Mikrofon und derselbe Fussschalter verwendet wird. Der Anschluss der Beschallung führt auf den Audioverstärker im Fahrzeug.
Die Spannungsversorgung des Funks und der Umschaltbox werden an dem Anschluss Speisung angeschlossen. Das Funkgerät wird am Funkanschluss angeschlossen und das Mikrofon am Mikrofon Anschluss.

Funktionsweise

Möchte der Fahrzeugführer den Funk benutzen, wählt er am Funk das Ziel. Die Umschaltbox schaltet das Mikrofon auf den Funk um und es kann gefunkt werden. Wenn der Fahrer eine Fahrzeugsdurchsagen machen will, wird das Mikrofonsignal auf den Audioverstärkter geführt. Die Umschaltbox macht es möglich, dass von Aussen eine Durchsage in das Fahrzeug übermittelt werden kann.

Die Umschaltbox wird bei der Inbetriebnahme eingestellt. Sie besitzt einen Mikrofon Impedanzwandler und einen Verstärker für den Funk, welcher mit Potis justiert werden kann.

Der Fahrer erhält für den Funk einen externen Lautsprecher.

Für die Innendurchsage kann die Vorhandene Audioanlage des Fahrzeugs verwendet werden.

Die Umschaltbox kann auch nachträglich installiert werden und ist unabhängig von der Fahrzeug Leitsoftware.

Abmessungen der Umschaltbox

Umschaltbox neben Funkgerät

Variationen

Die Umschaltbox ist für folgende Funkgeräte lieferbar.

NIROS TRX-3001

EMC Lander

Motorola Serie GM900/MC900/GM1100/GM1200/GM2000/ MCX1200/MCS2000/MCX2000/MC2100

Motorola Serie CDM1550LS/ CDM1550LS+/ CDM750/ CDM1250/ CM140/ CM160/ CM200/CM300/ CM340/ CM360/ EM200/ EM400/ GM3188/ GM3688/ GM300/ GM338/ GM338LS/ GM398/ GM399/ GM339/ GM1200/ GM950/ GM600/ GM-series Professional radios/ GR1225 - repeater/ M10/ M120/ M130/ M208/ M216/ MCX760/ MCX780/ PM400/ PRO3100/ PRO5100/ PRO7100/ SM50/ MaxTrac

Kabel zu Umschaltbox

Die TELABO Umschaltbox hat folgende Steckplätze:

FUNK

SPEISUNG

BESCHALLUNG

MIKROFON

An die Umschaltbox können verschieden Komponenten angeschlossen werden. Zusätzlich zu der Umschaltbox liefern wir folgende Adapter:

Funkadapter zu EMC, NIROS oder MOTOROLA Funkgeräten

Adapter zur Speisung der Umschaltbox, kombiniert mit der Speisung des Funkgeräts und mit dem Anschluss des Fahrer-Lautsprechers

Adapter auf Audioverstärker wie BA49, oder City 1, City IV und andere

Mikrofonadapter zu BLAUPUNKT, oder anderen Fabrikaten für Mikrofone mit und ohne Phantomspannung

oder weitere kundenspezifische Adapter

Funk Anschlusskabel

Zu der Umschaltbox liefern wir das passende Funk Anschlusskabel.

Niros Anschlusskabel; Artikelnr. NI-83380

EMC Anschlusskabel; Artikelnr. TE-901-15

Motorola Anschlusskabel; Artikelnr. TE-901-10, TE-901-11

Speisungskabel

Die Umschaltbox wird mit 12VDC betrieben. Auf diesem Anschluss ist ebenfalls die Speisung für das Funkgerät implementiert. Zusätzlich ist der externe Spannungseingang für das Funkgerät auf einen Pin geführt. Alles bieten wir in einem Kabel an, mit welchem die Umschaltbox und das Funkgerät angeschlossen werden. Artikelnummer: TE-901-5

Kabel für die Beschallung

An den Steckplatz "Beschallung" wird der Audioverstärker des Fahrzeugs angeschlossen. Wir bieten diverse Kabel an, um die Umschaltbox anzuschliessen. Der Fussschalter wird an dieses Kabel angeschlossen.

Anschluss Mikrofon

An den Mikrofonsteckplatz wird das Mikrofon eingesteckt. Es können die Mikrofone des Fahrzeuglieferanten benutzt werden.
Die Firma Telabo AG bietet Mikrofone speziell für den öffentlichen Verkehr an.
Zu den diversen Mikrofon Varianten bieten wir Adapter an.

Adapterkabel zur Umschaltbox

Mikrofone

Bus Mikrofon electret:
Diese Mikrofone können dank der Hülse mit Gewinde einfach in die Fahrzeuge eingebaut werden. Sie zeichnen sich aus durch eine gute Sprachqualität, ohne das der Fahrer schreien muss. Im Lieferumfang ist ein Adapter auf den sechspoligen Mikrofonanschluss der Umschaltbox.

Produkt Variationen


Beschreibung

Kurzspez.

Artikel-Nr: TE-901/4
TL-901 Mikrofon Umschaltbox
Umschaltbox TL901/4 ohne Kabel
im Gehäuse

Spannungsversorgung	+12 VDC
Gehäuse	Aluminium
Abmessungen	BxHxT: 56x73x36 mm
Gewicht	100g
Temparaturbereich	-25 bis + 85 °C
