Artikel:Ethernet Comport

Ethernet Schnittstelle
Komfortable Schnittstelle zur Übertragung von Modem-Daten zur Leitstelle via Ethernet LAN.

Allgemein

Der Ethernet Comport wird mit 12 VDC betrieben und dient der Übertragung von Daten, zum Beispiel eines Modems, via Ethernet LAN auf einen Empfänger Computer, zum Beispiel eine Leitstelle.

Das Ethernet wird direkt mit einem LAN Patchkabel an den Ethernet Steckplatz angeschlossen. An die Serielle Schnittstelle wird das RS232 Kabel mit RJ45 Stecker angeschlossen. Das Modul wird mit 12 VDC betrieben via der 6 poligen DIN Buchse.

Ethernet Comport

Funktionen

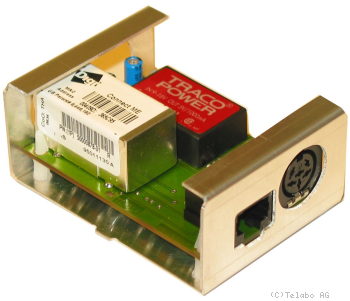

Der auf dem Print montierten Digi Connect ME Interface bietet folgende Möglichkeiten:

Drahtgebundene 10/100Base-T Ethernet Verbindung,

Einen seriellen TTL-Hochgeschwindigkeits-Port, und

2 MB Flash- und 8 MB RAM-Speicher.

So kann der Kunde per webgestützter Netzwerkanbindung auf die gewünschten Daten zugreifen.

Die vorgestellte Ethernet Schnittstelle bieten wir in verschiedenen Varianten an. Sie kann mit 5, 12 oder 24 VDC betrieben werden. Ausserdem kann der DIGI Connect ME per Draht oder Wireless mit dem Ethernet Verbindung aufnehmen.

Anwendungen

Das Modul wird zur Übertragung der Positionsmeldungen von Funkrepeatern zur Leitstelle verwendet. Die Fahrzeuge senden ihre Positionsmeldungen per Funk an den Empfänger, welcher über ein Funkmodem die Daten über die Serielle Schnittstelle RS 232 an den Ethernet Comport weiter gibt. Die Daten werden dann über das Netzwerk per Intranet oder Internet zur Leitstelle übertragen.

Montage

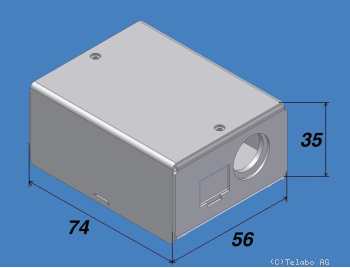

Den Ethernet Comport sollte in der Nähe des Modems montiert werden. Mit seiner Grösse von 56x74x35 mm benötigt er wenig Platz. Die Box kann mit Klett Klebeband angeklebt werden.
Es müssen die drei Anschlüsse eingesteckt werden:

Ethernet Schnittstelle an Ethernet Dose oder Router

RJ45 RS232 Schnittstelle ans Funkmodem, und

Speisung 12 VDCan die 6 polige DIN Buchse

Produkt Variationen


Beschreibung

Kurzspez.

Artikel-Nr: TE-914
Ethernet Comport
RS232 via Ethernet/Internet
Speisung 12V

Spannungsversorgung	+12 VDC
Gehäuse	Aluminium
Abmessungen	(BxHxT) 56x74x35 mm
Gewicht	100g
Temparaturbereich	-25 bis + 85 °C
